Профилегибочные машины

Профилегибочные машины – это формовочные машины для производства ободьев для колес. Они используются для симметричного и ассиметричного профилирования стальных колесных ободьев. Данное профилегибочное оборудование состоит из главной машины, системы гидравлической передачи, пневматической системы, системы управления ПК и системы смазки.

Обычно линии по производству малых колесных дисков и линии по производству больших колесных дисков выполняют 3 процесса для завершения профилирования колесных ободьев. Для каждого процесса используется одна профилегибочная машина. Линии по производству очень больших колесных дисков завершают профилирование обода в 4 этапа, 4-й этап – это нанесение рисунка, предохраняющего от скольжения.

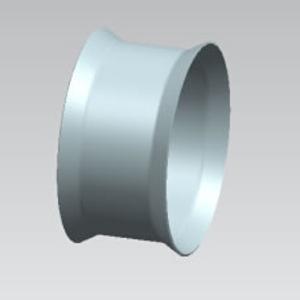

Изображение процессов для ознакомления

  • 1-й процесс: профилирование
  • 2-й процесс: профилирование
  • 3-й процесс: профилирование
  • 4-й процесс: прокатка рисунка, предохраняющего от скольжения

Главные характеристики
1. Удобный демонтаж формообразующих штампов этих профилегибочных машин для колесных ободьев обеспечивает быструю смену оснастки. Процесс замены занимает около 30 минут.
2. Линии по производству малых и больших колесных дисков часто используют 3 профилегибочные машины, оснащенные одним набором механизмов для автоматической загрузки и разгрузки. Эти системы осуществляют 3 операции и используют 4 рабочих позиции, что позволяет сэкономить время и повысить эффективность производства.
3. Раздельная конструкция устройства загрузки и разгрузки позволяет осуществлять ручное и автоматическое управление главным оборудованием.
4. Профильные штампы могут быть симметричными или ассиметричными в зависимости от требований обработки.
5. Верхний и нижний вал используют гидравлический привод. Во время профилирования обода частота вращения верхнего и нижнего роликов регулируется автоматически.
6. Доступна регулировка угла наклона и аксиального направления валов. Это обеспечивает равномерную нагрузку на все части поверхности валов и гарантирует высокую точность обработки.
7. Расстояние между верхним и нижним валом и скорость подачи регулируется.
8. Длина хода боковой направляющей регулируется.

  • Устройство быстрой замены штампов, устанавливаемое по желанию заказчика
  • Механизм автоматической загрузки и разгрузки, осуществляющий 3 операции и имеющий 4 рабочих позиции
Основные технические параметры профилегибочных машин
Номер Наименование Параметры
1 Модель GX-23/300 GX-45/600 GX-48/800
2 Усилие профилирования 230кН 400кН 500кН
3 Мощность двигателя гидравлических систем 62.5кВт 82.5кВт 165кВт
4 Длина штампа на ведущем валу 350мм 670мм 900мм
5 Частота вращения верхнего и нижнего ведущего вала 220об/мин. 200об/мин. 200об/мин.
6 Материал и диаметр ведущего вала 40Cr, 140мм 40Cr, 200мм 40Cr, 220мм
7 Расстояние между верхним и нижним ведущим валом 240~380мм 340~480 380~520
8 Ход нижнего ведущего вала 140мм 140мм 140мм
9 Диапазон регулировки скорости подачи нижнего ведущего вала 2~10мм/ с 2~10мм/ с 2~10мм/ с
10 Регулируемый угол наклона нижнего ведущего вала -0.35 ° ~0.17 ° ±0.35° ±0.35°
11 Боковой направляющий валик ( линейный ) Ход 100мм 140мм 160мм
Регулируемая длина хода 50мм 50мм 50мм
12 Макс. диаметр направляющ его валик а 200мм 220мм 240мм
13 Номинальное входное напряжение 380 В 380 В 380 В
14 Номинальная входная мощность 62.5кВт 82.5кВт 165кВт
15 Поперечное сечение шнура питания (медь) Одножильный 70мм2 (3+2) Одножильный 90мм2 (3+2) Одножильный 180мм2 (3+2)
16 Расход охлаждающей воды гидравлической системы 2000л/ч 3000л/ч 4000л/ч
