Главная » Продукция » Производство стальных колесных дисков » Машины для гибки колесных ободьев

Машины для гибки колесных ободьев

Являясь профессиональным производителем оборудования для изготовления колесных дисков, мы предлагаем широкий ассортимент оборудования, включая машины для гибки колесных ободьев. Данное оборудование используется в составе линий по производству колесных дисков. Эти машины для производства колесных дисков состоят из следующих узлов: узла подачи, устройства для снятия заусенцев, маркировщика и гибочного устройства.

Функции узлов оборудования
1. Узел подачи используется для ручной подачи листов стали.
2. Устройство снятия заусенцев удаляет заусенцы с обеих сторон листовой заготовки, защищая штампы и операторов от царапин во время последующих процессов обработки.
3. Маркировщик используется для маркировки на заготовке такой информации как спецификации, модель, производитель, дата производства и так далее.
4. Гибочное устройство этих формовочных машин для производства колесных дисков используется для автоматической гибки отрезанной на заданную длину листовой стали в обод.

Изображение процессов для ознакомления

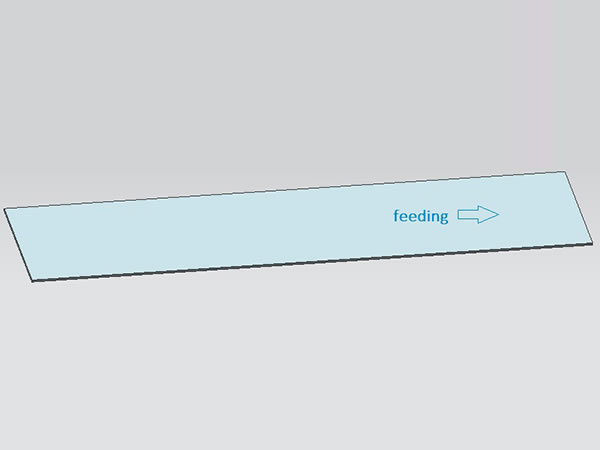

  • Шаг 1, подача
  • Шаг 2, удаление заусенцев
  • Шаг 3, штамповка
  • Шаг 4, гибка

Главные характеристики машины для гибки колесных ободьев
1. Это оборудование для производства колесных дисков использует горизонтальную конструкцию, цепной привод и регулировочный маховик. Оборудование характеризуется простотой эксплуатации и технического обслуживания.
2. Быстрая замена штамповочной головки маркировщика облегчает маркировку необходимой информации.
3. Разгрузочный конец может быть оснащен автоматизированной разгрузочной платформой для автоматической транспортировки обрабатываемого изделия.
4. Машины для гибки колесных ободьев используют интегральную конструкцию, позволяющую выполнять такие операции как удаление заусенцев, штамповку и гибку одной машиной. Это позволяет уменьшить трудоемкость и сэкономить производственную площадь.
5. Ведущий вал использует высококачественные подшипники торговой марки NSK, гарантируя большой эксплуатационный ресурс.
6. Эти горизонтальные машины для гибки колесных ободьев оснащены системой электроуправления Schneider, обеспечивающей высокую безопасность и надежность.

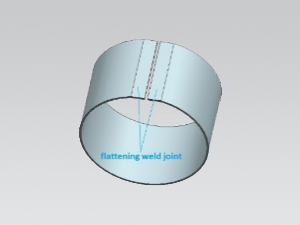

7. Машины для гибки колесных ободьев, применяемые в составе линий по производству малых колесных дисков, могут осуществлять уплощение сварного стыка. После гибки обрабатываемое изделие напрямую доставляется на узел сварки встык.

Основные технические параметры машины для гибки колесных ободьев
Применение Линии по производству малых колесных дисков Линии по производству больших колесных дисков Линии по производству очень больших колесных дисков
Диаметр обода 13 – 18дюймов 17.5 – 26дюймов 20 – 54дюйма
Т олщина листовой стали ≤ 4мм ≤ 8 мм ≤ 8 мм
Ширина листовой стали 3 – 10дюймов 5.5 – 16дюймов 7 – 28дюймов
Спецификации главной машины Узел подачи Доступен Доступен Доступен
Устройство для снятия заусенцев JMC-100 JMC-100 JMC-100
Маркировщик DZJ-120 DZJ-120 DZJ-120
Гибочное устройство QYJ-600 QYJ-800 QYJ-1500
Входная мощность Мощность устройства для снятия заусенцев 4 кВт 5.5кВт 5.5 кВт
Мощность гибочного устройства 7.5 кВт 11кВт 11кВт
Полная входная мощность 11.5 кВт 16.5кВт 16.5кВт
Диаметр гибочного вала 155мм 165мм 175мм
Частота вращения гибочного вала 88об/мин. 63об/мин. 63об/мин.
Источник питания 380В пер.т./3 фазы/50Гц, или по требованиям заказчика
